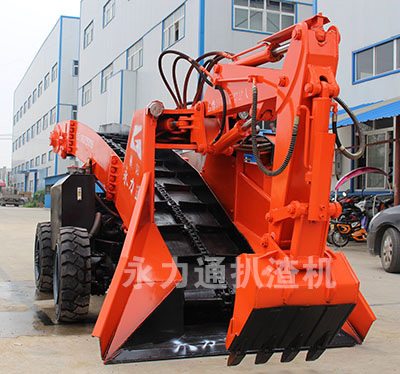

該機主要用于空間狹窄巷道作業的磷礦、鐵礦、金礦、銀礦、銅礦、煤礦等各種礦山及水利電力、隧道工程的礦渣挖掘及裝載施工裝車。它是由挖掘部分與裝載部分相接合，扒礦和裝載功能合二為一，采用電機帶動液壓操作系統的生產裝置，具有安全環保、能耗小、效率高的特點。是礦山企業必不可少的先進的采礦設備，是研發的巷道施工產品，從而填補了在狹小巷道內無機械作業的空白。
     該機動力源為外部引入的工額380V三相交流電源，整機采用一臺交流電機和一臺電動滾筒，只要一個操作。
     扒礦機包含行走，挖掘采集，輸送，裝車四種功能。其中液壓行走功通是通過液壓馬達，減速機，傳動軸，再到變速箱驅動車橋，490馬達具有前行、后退、自動剎車三種功能，大臂可上升、下降、左右回轉、挖掘采集的操縱由多路閥控制，由兩個長操作桿和兩個短操作桿控制，每個操作桿控制二個動作，共十二個動作，這種方式操作靈活，即采用大型挖掘機操縱流程。
     輸送，裝車功能由裝載部分完成，其輸送部分由液壓油缸控制升降，輸送架上升時可將鏟口壓低，同時輸送架前接料口與礦石接觸而更緊密，工作時更加穩定，同時可以集合散料，平整場地。傳送帶寬度為600~700mm，傳送速度為600mm~900mm/秒，傳送帶由4Kw電動滾筒帶動，使輸送部分性能更穩定，使用壽命更長。
    整車液壓系統由一臺電機為動力帶動右旋高壓齒輪泵，液壓油通過540齒輪泵輸入一臺多路閥中，通過操作桿實現對各操作裝置的控制。
    整機電路系統采用按鈕、接觸器，實現對電機和電滾笥的控制，可選裝漏電斷路器，在0.5秒內自動斷電，確保人身和設備安全。
